RIM 10/100

Name: RIM 10/100
Brand: HAFNER Pneumatika

Kruhový valec | ISO 6432

Prihlásiť sa pre zobrazenie cien

There is an option to record special requests on the order summary page

RIM 10/100

Kruhový valec | ISO 6432

Produktové údaje PDF

Download

3D model

Download

Product number	Materiál tesnenia	Priemer	Priemer piestnice	Prípoj	Zdvih	Závit piestnice
RIM 8/10	Polyuretán, NBR	Ø8	Ø4 mm	M5	10 mm	M4 - vonkajší závit
RIM 8/25	Polyuretán, NBR	Ø8	Ø4 mm	M5	25 mm	M4 - vonkajší závit
RIM 8/40	Polyuretán, NBR	Ø8	Ø4 mm	M5	40 mm	M4 - vonkajší závit
RIM 8/50	Polyuretán, NBR	Ø8	Ø4 mm	M5	50 mm	M4 - vonkajší závit
RIM 8/80	Polyuretán, NBR	Ø8	Ø4 mm	M5	80 mm	M4 - vonkajší závit
RIM 8/100	Polyuretán, NBR	Ø8	Ø4 mm	M5	100 mm	M4 - vonkajší závit
RIM 8/125	Polyuretán, NBR	Ø8	Ø4 mm	M5	125 mm	M4 - vonkajší závit
RIM 10/10	Polyuretán, NBR	Ø10	Ø4 mm	M5	10 mm	M4 - vonkajší závit
RIM 10/25	Polyuretán, NBR	Ø10	Ø4 mm	M5	25 mm	M4 - vonkajší závit
RIM 10/40	Polyuretán, NBR	Ø10	Ø4 mm	M5	40 mm	M4 - vonkajší závit
RIM 10/50	Polyuretán, NBR	Ø10	Ø4 mm	M5	50 mm	M4 - vonkajší závit
RIM 10/80	Polyuretán, NBR	Ø10	Ø4 mm	M5	80 mm	M4 - vonkajší závit
RIM 10/125	Polyuretán, NBR	Ø10	Ø4 mm	M5	125 mm	M4 - vonkajší závit
RIM 12/10	Polyuretán, NBR	Ø12	Ø6 mm	M5	10 mm	M6 - vonkajší závit
RIM 12/25	Polyuretán, NBR	Ø12	Ø6 mm	M5	25 mm	M6 - vonkajší závit
RIM 12/40	Polyuretán, NBR	Ø12	Ø6 mm	M5	40 mm	M6 - vonkajší závit
RIM 12/50	Polyuretán, NBR	Ø12	Ø6 mm	M5	50 mm	M6 - vonkajší závit
RIM 12/80	Polyuretán, NBR	Ø12	Ø6 mm	M5	80 mm	M6 - vonkajší závit
RIM 12/100	Polyuretán, NBR	Ø12	Ø6 mm	M5	100 mm	M6 - vonkajší závit
RIM 12/125	Polyuretán, NBR	Ø12	Ø6 mm	M5	125 mm	M6 - vonkajší závit
RIM 12/160	Polyuretán, NBR	Ø12	Ø6 mm	M5	160 mm	M6 - vonkajší závit
RIM 12/200	Polyuretán, NBR	Ø12	Ø6 mm	M5	200 mm	M6 - vonkajší závit
RIM 16/10	Polyuretán, NBR	Ø16	Ø6 mm	M5	10 mm	M6 - vonkajší závit
RIM 16/25	Polyuretán, NBR	Ø16	Ø6 mm	M5	25 mm	M6 - vonkajší závit
RIM 16/40	Polyuretán, NBR	Ø16	Ø6 mm	M5	40 mm	M6 - vonkajší závit
RIM 16/50	Polyuretán, NBR	Ø16	Ø6 mm	M5	50 mm	M6 - vonkajší závit
RIM 16/80	Polyuretán, NBR	Ø16	Ø6 mm	M5	80 mm	M6 - vonkajší závit
RIM 16/100	Polyuretán, NBR	Ø16	Ø6 mm	M5	100 mm	M6 - vonkajší závit
RIM 16/125	Polyuretán, NBR	Ø16	Ø6 mm	M5	125 mm	M6 - vonkajší závit
RIM 16/160	Polyuretán, NBR	Ø16	Ø6 mm	M5	160 mm	M6 - vonkajší závit
RIM 16/200	Polyuretán, NBR	Ø16	Ø6 mm	M5	200 mm	M6 - vonkajší závit
RIM 16/250	Polyuretán, NBR	Ø16	Ø6 mm	M5	250 mm	M6 - vonkajší závit
RIM 20/10	Polyuretán, NBR	Ø20	Ø8 mm	G 1/8"	10 mm	M8 - vonkajší závit
RIM 20/25	Polyuretán, NBR	Ø20	Ø8 mm	G 1/8"	25 mm	M8 - vonkajší závit
RIM 20/40	Polyuretán, NBR	Ø20	Ø8 mm	G 1/8"	40 mm	M8 - vonkajší závit
RIM 20/50	Polyuretán, NBR	Ø20	Ø8 mm	G 1/8"	50 mm	M8 - vonkajší závit
RIM 20/80	Polyuretán, NBR	Ø20	Ø8 mm	G 1/8"	80 mm	M8 - vonkajší závit
RIM 20/100	Polyuretán, NBR	Ø20	Ø8 mm	G 1/8"	100 mm	M8 - vonkajší závit
RIM 20/125	Polyuretán, NBR	Ø20	Ø8 mm	G 1/8"	125 mm	M8 - vonkajší závit
RIM 20/160	Polyuretán, NBR	Ø20	Ø8 mm	G 1/8"	160 mm	M8 - vonkajší závit
RIM 20/200	Polyuretán, NBR	Ø20	Ø8 mm	G 1/8"	200 mm	M8 - vonkajší závit
RIM 20/250	Polyuretán, NBR	Ø20	Ø8 mm	G 1/8"	250 mm	M8 - vonkajší závit
RIM 20/320	Polyuretán, NBR	Ø20	Ø8 mm	G 1/8"	320 mm	M8 - vonkajší závit
RIM 25/10	Polyuretán, NBR	Ø25	Ø10 mm	G 1/8"	10 mm	M10 x 1,25 - vonkajší závit
RIM 25/25	Polyuretán, NBR	Ø25	Ø10 mm	G 1/8"	25 mm	M10 x 1,25 - vonkajší závit
RIM 25/40	Polyuretán, NBR	Ø25	Ø10 mm	G 1/8"	40 mm	M10 x 1,25 - vonkajší závit
RIM 25/50	Polyuretán, NBR	Ø25	Ø10 mm	G 1/8"	50 mm	M10 x 1,25 - vonkajší závit
RIM 25/80	Polyuretán, NBR	Ø25	Ø10 mm	G 1/8"	80 mm	M10 x 1,25 - vonkajší závit
RIM 25/100	Polyuretán, NBR	Ø25	Ø10 mm	G 1/8"	100 mm	M10 x 1,25 - vonkajší závit
RIM 25/125	Polyuretán, NBR	Ø25	Ø10 mm	G 1/8"	125 mm	M10 x 1,25 - vonkajší závit
RIM 25/160	Polyuretán, NBR	Ø25	Ø10 mm	G 1/8"	160 mm	M10 x 1,25 - vonkajší závit
RIM 25/200	Polyuretán, NBR	Ø25	Ø10 mm	G 1/8"	200 mm	M10 x 1,25 - vonkajší závit
RIM 25/250	Polyuretán, NBR	Ø25	Ø10 mm	G 1/8"	250 mm	M10 x 1,25 - vonkajší závit
RIM 25/320	Polyuretán, NBR	Ø25	Ø10 mm	G 1/8"	320 mm	M10 x 1,25 - vonkajší závit

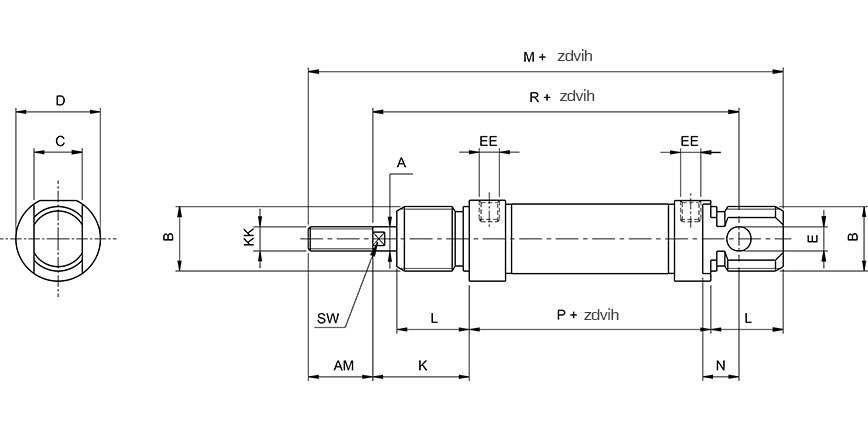

Typ	Ø [mm]	A	B	C	D	E	K	L	M	N	P	R	AM	EE	KK	SW
RIM 8/...	Ø 8	4	M 12 x 1,25	8	16	4	16	12	86	6	46	64	12	M 5	M 4	-
RIM 10/...	Ø 10	4	M 12 x 1,25	8	16	4	16	12	86	6	46	64	12	M 5	M 4	-
RIM 12/...	Ø 12	6	M 16 x 1,5	12	19	6	22	18	104	9	48	75	16	M 5	M 6	5
RIM 16/...	Ø 16	6	M 16 x 1,5	12	19	6	22	18	109	9	53	82	16	M 5	M 6	5
RIM 20/...	Ø 20	8	M 22 x 1,5	16	27	8	24	20	131	12	67	95	20	G 1/8"	M 8	7
RIM 25/...	Ø 25	10	M 22 x 1,5	16	30	8	28	22	140	12	68	104	22	G 1/8"	M 10 x 1,25	9

Funkcia:	Dvojčinný
ISO norma:	ISO 6432
Materiál krytu:	Eloxovaný hliník
Materiál piestnice:	Nehrdzavejúca oceľ (AISI 304)
Materiál piestu:	Mosadz
Materiál telesa valca:	Nehrdzavejúca oceľ
Materiál tesnenia:	Polyuretán, NBR
Materiál vodiaceho puzdra:	Sintrovaný bronz
Piest:	Magnetický
Pracovné médium:	Stlačený vzduch
Pracovný tlak:	1…10 bar
Priemer:	Ø10
Priemer piestnice:	Ø4 mm
Prípoj:	M5
Prítlačná sila:	42 N
Teplotný rozsah:	-20°C…+80°C
Tlmenie:	Flexibilné
Zdvih:	100 mm
Závit piestnice:	M4 - vonkajší závit
Ťažná sila:	36 N
