QENV 16/5

Name: QENV 16/5
Brand: HAFNER Pneumatika

Kompaktný valec | UNITOP

Prihlásiť sa pre zobrazenie cien

There is an option to record special requests on the order summary page

QENV 16/5

Kompaktný valec | UNITOP

Produktové údaje PDF

Download

3D model

Download

Product number	Materiál tesnenia	Priemer	Priemer piestnice	Prípoj	Zdvih	Závit piestnice
QENV 12/10	Polyuretán, NBR	Ø12	Ø6 mm	M5	10 mm	M3 - vnútorný závit
QENV 16/10	Polyuretán, NBR	Ø16	Ø8 mm	M5	10 mm	M4 - vnútorný závit
QENV 16/15	Polyuretán, NBR	Ø16	Ø8 mm	M5	15 mm	M4 - vnútorný závit
QENV 16/20	Polyuretán, NBR	Ø16	Ø8 mm	M5	20 mm	M4 - vnútorný závit
QENV 16/25	Polyuretán, NBR	Ø16	Ø8 mm	M5	25 mm	M4 - vnútorný závit
QENV 20/5	Polyuretán, NBR	Ø20	Ø10 mm	M5	5 mm	M5 - vnútorný závit
QENV 20/10	Polyuretán, NBR	Ø20	Ø10 mm	M5	10 mm	M5 - vnútorný závit
QENV 20/15	Polyuretán, NBR	Ø20	Ø10 mm	M5	15 mm	M5 - vnútorný závit
QENV 20/20	Polyuretán, NBR	Ø20	Ø10 mm	M5	20 mm	M5 - vnútorný závit
QENV 20/25	Polyuretán, NBR	Ø20	Ø10 mm	M5	25 mm	M5 - vnútorný závit
QENV 25/5	Polyuretán, NBR	Ø25	Ø10 mm	M5	5 mm	M5 - vnútorný závit
QENV 25/10	Polyuretán, NBR	Ø25	Ø10 mm	M5	10 mm	M5 - vnútorný závit
QENV 25/15	Polyuretán, NBR	Ø25	Ø10 mm	M5	15 mm	M5 - vnútorný závit
QENV 25/20	Polyuretán, NBR	Ø25	Ø10 mm	M5	20 mm	M5 - vnútorný závit
QENV 25/25	Polyuretán, NBR	Ø25	Ø10 mm	M5	25 mm	M5 - vnútorný závit
QENV 32/5	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	5 mm	M6 - vnútorný závit
QENV 32/10	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	10 mm	M6 - vnútorný závit
QENV 32/15	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	15 mm	M6 - vnútorný závit
QENV 32/20	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	20 mm	M6 - vnútorný závit
QENV 32/25	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	25 mm	M6 - vnútorný závit
QENV 40/5	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	5 mm	M6 - vnútorný závit
QENV 40/10	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	10 mm	M6 - vnútorný závit
QENV 40/15	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	15 mm	M6 - vnútorný závit
QENV 40/20	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	20 mm	M6 - vnútorný závit
QENV 40/25	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	25 mm	M6 - vnútorný závit
QENV 50/5	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	5 mm	M8 - vnútorný závit
QENV 50/10	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	10 mm	M8 - vnútorný závit
QENV 50/15	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	15 mm	M8 - vnútorný závit
QENV 50/20	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	20 mm	M8 - vnútorný závit
QENV 50/25	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	25 mm	M8 - vnútorný závit
QENV 63/5	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	5 mm	M8 - vnútorný závit
QENV 63/10	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	10 mm	M8 - vnútorný závit
QENV 63/15	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	15 mm	M8 - vnútorný závit
QENV 63/20	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	20 mm	M8 - vnútorný závit
QENV 63/25	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	25 mm	M8 - vnútorný závit
QENV 80/5	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	5 mm	M10 - vnútorný závit
QENV 80/10	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	10 mm	M10 - vnútorný závit
QENV 80/15	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	15 mm	M10 - vnútorný závit
QENV 80/20	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	20 mm	M10 - vnútorný závit
QENV 80/25	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	25 mm	M10 - vnútorný závit
QENV 100/5	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	5 mm	M12 - vnútorný závit
QENV 100/10	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	10 mm	M12 - vnútorný závit
QENV 100/15	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	15 mm	M12 - vnútorný závit
QENV 100/20	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	20 mm	M12 - vnútorný závit
QENV 100/25	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	25 mm	M12 - vnútorný závit

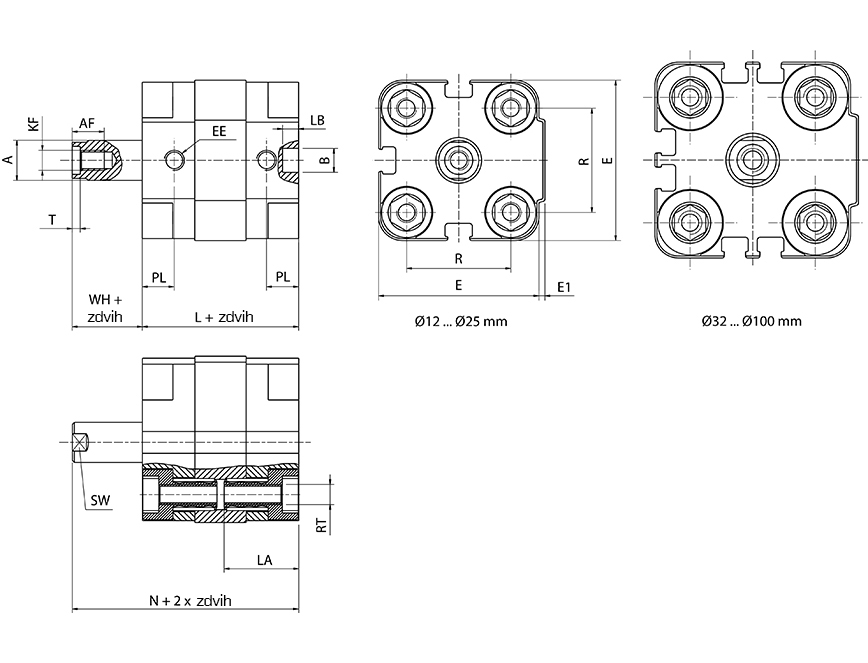

Typ	Ø [mm]	A	B	E	E1	L	N	R	T	AF	EE	KF	LA	LB	PL	RT	SW	WH
QENV 12/...	Ø 12	6	6	29	1	35	42,5	18	1,5	6	M 5	M 3	16	4	6,5	M 4	5	7,5
QENV 16/...	Ø 16	8	6	29	1	35	43,5	18	2	8	M 5	M 4	16	4	6,5	M 4	7	8,5
QENV 20/...	Ø 20	10	6	36	1,5	39	46	22	2	8	M 5	M 5	18,5	4	8	M 5	9	7
QENV 25/...	Ø 25	10	6	40	1,5	39	46	26	2	8	M 5	M 5	18,5	4	8	M 5	9	7
QENV 32/...	Ø 32	12	6	50	2	42	49	32	2,8	10	G 1/8"	M 6	21,5	4	6,5	M 6	10	7
QENV 40/...	Ø 40	12	6	60	2,5	45,5	54	42	2,8	10	G 1/8"	M 6	21,5	4	7,5	M 6	10	8,5
QENV 50/...	Ø 50	16	6	68	3	45,5	55,5	50	3,5	12	G 1/8"	M 8	23,5	4	7,5	M 8	13	10
QENV 63/...	Ø 63	16	8	87	4	51	61,5	62	3,5	12	G 1/8"	M 8	28,5	4	7,5	M 10	13	10,5
QENV 80/...	Ø 80	20	8	107	4	62	75	82	4,5	16	G 1/8"	M 10	28,5	4	9,5	M 10	17	13
QENV 100/...	Ø 100	25	8	128	5	68	83,5	103	6	20	G 1/4"	M 12	28,5	4	10,5	M 10	22	15,5

Funkcia:	Jednočinný
Materiál krytu:	Eloxovaný hliník
Materiál piestnice:	Nehrdzavejúca oceľ (AISI 304)
Materiál piestu:	Hliník
Materiál telesa valca:	Eloxovaný hliník
Materiál tesnenia:	Polyuretán, NBR
Materiál vodiaceho puzdra:	Sintrovaný bronz
Piest:	Magnetický
Poloha piestnice:	V základnej polohe vonku
Pracovné médium:	Stlačený vzduch
Pracovný tlak:	1…10 bar
Priemer:	Ø16
Priemer piestnice:	Ø8 mm
Prípoj:	M5
Teplotný rozsah:	-20°C…+80°C
Tlmenie:	Flexibilné
Zdvih:	5 mm
Závit piestnice:	M4 - vnútorný závit
Ťažná sila:	80 N
