QEFV 32/10

Name: QEFV 32/10
Brand: HAFNER Pneumatika

Kompaktný valec | UNITOP

Prihlásiť sa pre zobrazenie cien

There is an option to record special requests on the order summary page

QEFV 32/10

Kompaktný valec | UNITOP

Produktové údaje PDF

Download

3D model

Download

Product number	Materiál tesnenia	Priemer	Priemer piestnice	Prípoj	Zdvih	Závit piestnice
QEFV 12/5	Polyuretán, NBR	Ø12	Ø6 mm	M5	5 mm	M6 - vonkajší závit
QEFV 12/10	Polyuretán, NBR	Ø12	Ø6 mm	M5	10 mm	M6 - vonkajší závit
QEFV 16/5	Polyuretán, NBR	Ø16	Ø8 mm	M5	5 mm	M8 - vonkajší závit
QEFV 16/10	Polyuretán, NBR	Ø16	Ø8 mm	M5	10 mm	M8 - vonkajší závit
QEFV 16/15	Polyuretán, NBR	Ø16	Ø8 mm	M5	15 mm	M8 - vonkajší závit
QEFV 16/20	Polyuretán, NBR	Ø16	Ø8 mm	M5	20 mm	M8 - vonkajší závit
QEFV 16/25	Polyuretán, NBR	Ø16	Ø8 mm	M5	25 mm	M8 - vonkajší závit
QEFV 20/5	Polyuretán, NBR	Ø20	Ø10 mm	M5	5 mm	M10 x 1,25 - vonkajší závit
QEFV 20/10	Polyuretán, NBR	Ø20	Ø10 mm	M5	10 mm	M10 x 1,25 - vonkajší závit
QEFV 20/15	Polyuretán, NBR	Ø20	Ø10 mm	M5	15 mm	M10 x 1,25 - vonkajší závit
QEFV 20/20	Polyuretán, NBR	Ø20	Ø10 mm	M5	20 mm	M10 x 1,25 - vonkajší závit
QEFV 20/25	Polyuretán, NBR	Ø20	Ø10 mm	M5	25 mm	M10 x 1,25 - vonkajší závit
QEFV 25/5	Polyuretán, NBR	Ø25	Ø10 mm	M5	5 mm	M10 x 1,25 - vonkajší závit
QEFV 25/10	Polyuretán, NBR	Ø25	Ø10 mm	M5	10 mm	M10 x 1,25 - vonkajší závit
QEFV 25/15	Polyuretán, NBR	Ø25	Ø10 mm	M5	15 mm	M10 x 1,25 - vonkajší závit
QEFV 25/20	Polyuretán, NBR	Ø25	Ø10 mm	M5	20 mm	M10 x 1,25 - vonkajší závit
QEFV 25/25	Polyuretán, NBR	Ø25	Ø10 mm	M5	25 mm	M10 x 1,25 - vonkajší závit
QEFV 32/5	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	5 mm	M10 x 1,25 - vonkajší závit
QEFV 32/15	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	15 mm	M10 x 1,25 - vonkajší závit
QEFV 32/20	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	20 mm	M10 x 1,25 - vonkajší závit
QEFV 32/25	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	25 mm	M10 x 1,25 - vonkajší závit
QEFV 40/5	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	5 mm	M10 x 1,25 - vonkajší závit
QEFV 40/10	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	10 mm	M10 x 1,25 - vonkajší závit
QEFV 40/15	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	15 mm	M10 x 1,25 - vonkajší závit
QEFV 40/20	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	20 mm	M10 x 1,25 - vonkajší závit
QEFV 40/25	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	25 mm	M10 x 1,25 - vonkajší závit
QEFV 50/5	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	5 mm	M12 x 1,25 - vonkajší závit
QEFV 50/10	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	10 mm	M12 x 1,25 - vonkajší závit
QEFV 50/15	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	15 mm	M12 x 1,25 - vonkajší závit
QEFV 50/20	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	20 mm	M12 x 1,25 - vonkajší závit
QEFV 50/25	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	25 mm	M12 x 1,25 - vonkajší závit
QEFV 63/5	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	5 mm	M12 x 1,5 - vonkajší závit
QEFV 63/10	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	10 mm	M12 x 1,5 - vonkajší závit
QEFV 63/15	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	15 mm	M12 x 1,5 - vonkajší závit
QEFV 63/20	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	20 mm	M12 x 1,5 - vonkajší závit
QEFV 63/25	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	25 mm	M12 x 1,5 - vonkajší závit
QEFV 80/5	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	5 mm	M16 x 1,5 - vonkajší závit
QEFV 80/10	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	10 mm	M16 x 1,5 - vonkajší závit
QEFV 80/15	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	15 mm	M16 x 1,5 - vonkajší závit
QEFV 80/20	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	20 mm	M16 x 1,5 - vonkajší závit
QEFV 80/25	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	25 mm	M16 x 1,5 - vonkajší závit
QEFV 100/5	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	5 mm	M16 x 1,5 - vonkajší závit
QEFV 100/10	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	10 mm	M16 x 1,5 - vonkajší závit
QEFV 100/15	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	15 mm	M16 x 1,5 - vonkajší závit
QEFV 100/20	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	20 mm	M16 x 1,5 - vonkajší závit
QEFV 100/25	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	25 mm	M16 x 1,5 - vonkajší závit

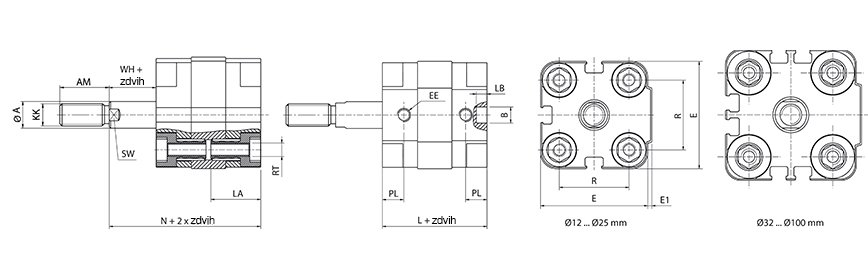

Typ	Ø [mm]	A	B	E	E1	L	N	R	T	AM	EE	KK	LA	LB	PL	RT	SW	WH
QEFV 12/...	Ø 12	6	6	29	1	35	42,5	18	1,5	16	M 5	M 6	16	4	6,5	M 4	5	7,5
QEFV 16/...	Ø 16	8	6	29	1	35	43,5	18	2	20	M 5	M 8	16	4	6,5	M 4	7	8,5
QEFV 20/...	Ø 20	10	6	36	1,5	39	46	22	2	22	M 5	M 10 x 1,25	18,5	4	8	M 5	9	7
QEFV 25/...	Ø 25	10	6	40	1,5	39	46	26	2	22	M 5	M 10 x 1,25	18,5	4	8	M 5	9	7
QEFV 32/...	Ø 32	12	6	50	2	42	49	32	2,8	22	G 1/8"	M 10 x 1,25	21,5	4	6,5	M 6	10	7
QEFV 40/...	Ø 40	12	6	60	2,5	45,5	54	42	2,8	22	G 1/8"	M 10 x 1,25	21,5	4	7,5	M 6	10	8,5
QEFV 50/...	Ø 50	16	6	68	3	45,5	55,5	50	3,5	24	G 1/8"	M 12 x 1,25	23,5	4	7,5	M 8	13	10
QEFV 63/...	Ø 63	16	8	87	4	51	61,5	62	3,5	24	G 1/8"	M 12 x 1,25	28,5	4	7,5	M 10	13	10,5
QEFV 80/...	Ø 80	20	8	107	4	62	75	82	4,5	32	G 1/8"	M 16 x 1,5	28,5	4	9,5	M 10	17	13
QEFV 100/...	Ø 100	25	8	128	5	68	83,5	103	6	40	G 1/4"	M 20 x 1,5	28,5	4	10,5	M 10	22	15,5

Funkcia:	Jednočinný
Materiál krytu:	Eloxovaný hliník
Materiál piestnice:	Tvrdo chrómovaná oceľ (CK45)
Materiál piestu:	Hliník
Materiál telesa valca:	Eloxovaný hliník
Materiál tesnenia:	Polyuretán, NBR
Materiál vodiaceho puzdra:	Sintrovaný bronz
Piest:	Magnetický
Poloha piestnice:	V základnej polohe vonku
Pracovné médium:	Stlačený vzduch
Pracovný tlak:	1…10 bar
Priemer:	Ø32
Priemer piestnice:	Ø12 mm
Prípoj:	G 1/8"
Teplotný rozsah:	-20°C…+80°C
Tlmenie:	Flexibilné
Zdvih:	10 mm
Závit piestnice:	M10 x 1,25 - vonkajší závit
Ťažná sila:	394 N
