QBF 12/20

Name: QBF 12/20
Brand: HAFNER Pneumatika

Kompaktný valec | UNITOP

Prihlásiť sa pre zobrazenie cien

There is an option to record special requests on the order summary page

QBF 12/20

Kompaktný valec | UNITOP

Produktové údaje PDF

Download

3D model

Download

Product number	Materiál tesnenia	Priemer	Priemer piestnice	Prípoj	Zdvih	Závit piestnice
QBF 12/5	Polyuretán, NBR	Ø12	Ø6 mm	M5	5 mm	M6 - vonkajší závit
QBF 12/10	Polyuretán, NBR	Ø12	Ø6 mm	M5	10 mm	M6 - vonkajší závit
QBF 12/15	Polyuretán, NBR	Ø12	Ø6 mm	M5	15 mm	M6 - vonkajší závit
QBF 12/25	Polyuretán, NBR	Ø12	Ø6 mm	M5	25 mm	M6 - vonkajší závit
QBF 12/30	Polyuretán, NBR	Ø12	Ø6 mm	M5	30 mm	M6 - vonkajší závit
QBF 12/40	Polyuretán, NBR	Ø12	Ø6 mm	M5	40 mm	M6 - vonkajší závit
QBF 16/5	Polyuretán, NBR	Ø16	Ø8 mm	M5	5 mm	M8 - vonkajší závit
QBF 16/10	Polyuretán, NBR	Ø16	Ø8 mm	M5	10 mm	M8 - vonkajší závit
QBF 16/15	Polyuretán, NBR	Ø16	Ø8 mm	M5	15 mm	M8 - vonkajší závit
QBF 16/20	Polyuretán, NBR	Ø16	Ø8 mm	M5	20 mm	M8 - vonkajší závit
QBF 16/25	Polyuretán, NBR	Ø16	Ø8 mm	M5	25 mm	M8 - vonkajší závit
QBF 16/30	Polyuretán, NBR	Ø16	Ø8 mm	M5	30 mm	M8 - vonkajší závit
QBF 16/40	Polyuretán, NBR	Ø16	Ø8 mm	M5	40 mm	M8 - vonkajší závit
QBF 20/5	Polyuretán, NBR	Ø20	Ø10 mm	M5	5 mm	M10 x 1,25 - vonkajší závit
QBF 20/10	Polyuretán, NBR	Ø20	Ø10 mm	M5	10 mm	M10 x 1,25 - vonkajší závit
QBF 20/15	Polyuretán, NBR	Ø20	Ø10 mm	M5	15 mm	M10 x 1,25 - vonkajší závit
QBF 20/20	Polyuretán, NBR	Ø20	Ø10 mm	M5	20 mm	M10 x 1,25 - vonkajší závit
QBF 20/25	Polyuretán, NBR	Ø20	Ø10 mm	M5	25 mm	M10 x 1,25 - vonkajší závit
QBF 20/30	Polyuretán, NBR	Ø20	Ø10 mm	M5	30 mm	M10 x 1,25 - vonkajší závit
QBF 20/40	Polyuretán, NBR	Ø20	Ø10 mm	M5	40 mm	M10 x 1,25 - vonkajší závit
QBF 20/50	Polyuretán, NBR	Ø20	Ø10 mm	M5	50 mm	M10 x 1,25 - vonkajší závit
QBF 25/5	Polyuretán, NBR	Ø25	Ø10 mm	M5	5 mm	M10 x 1,25 - vonkajší závit
QBF 25/10	Polyuretán, NBR	Ø25	Ø10 mm	M5	10 mm	M10 x 1,25 - vonkajší závit
QBF 25/15	Polyuretán, NBR	Ø25	Ø10 mm	M5	15 mm	M10 x 1,25 - vonkajší závit
QBF 25/20	Polyuretán, NBR	Ø25	Ø10 mm	M5	20 mm	M10 x 1,25 - vonkajší závit
QBF 25/25	Polyuretán, NBR	Ø25	Ø10 mm	M5	25 mm	M10 x 1,25 - vonkajší závit
QBF 25/30	Polyuretán, NBR	Ø25	Ø10 mm	M5	30 mm	M10 x 1,25 - vonkajší závit
QBF 25/40	Polyuretán, NBR	Ø25	Ø10 mm	M5	40 mm	M10 x 1,25 - vonkajší závit
QBF 25/50	Polyuretán, NBR	Ø25	Ø10 mm	M5	50 mm	M10 x 1,25 - vonkajší závit
QBF 32/5	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	5 mm	M10 x 1,25 - vonkajší závit
QBF 32/10	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	10 mm	M10 x 1,25 - vonkajší závit
QBF 32/15	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	15 mm	M10 x 1,25 - vonkajší závit
QBF 32/20	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	20 mm	M10 x 1,25 - vonkajší závit
QBF 32/25	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	25 mm	M10 x 1,25 - vonkajší závit
QBF 32/30	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	30 mm	M10 x 1,25 - vonkajší závit
QBF 32/40	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	40 mm	M10 x 1,25 - vonkajší závit
QBF 32/50	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	50 mm	M10 x 1,25 - vonkajší závit
QBF 32/60	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	60 mm	M10 x 1,25 - vonkajší závit
QBF 32/80	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	80 mm	M10 x 1,25 - vonkajší závit
QBF 32/100	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	100 mm	M10 x 1,25 - vonkajší závit
QBF 32/125	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	125 mm	M10 x 1,25 - vonkajší závit
QBF 32/150	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	150 mm	M10 x 1,25 - vonkajší závit
QBF 40/5	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	5 mm	M10 x 1,25 - vonkajší závit
QBF 40/10	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	10 mm	M10 x 1,25 - vonkajší závit
QBF 40/15	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	15 mm	M10 x 1,25 - vonkajší závit
QBF 40/20	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	20 mm	M10 x 1,25 - vonkajší závit
QBF 40/25	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	25 mm	M10 x 1,25 - vonkajší závit
QBF 40/30	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	30 mm	M10 x 1,25 - vonkajší závit
QBF 40/40	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	40 mm	M10 x 1,25 - vonkajší závit
QBF 40/50	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	50 mm	M10 x 1,25 - vonkajší závit
QBF 40/60	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	60 mm	M10 x 1,25 - vonkajší závit
QBF 40/80	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	80 mm	M10 x 1,25 - vonkajší závit
QBF 40/100	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	100 mm	M10 x 1,25 - vonkajší závit
QBF 40/125	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	125 mm	M10 x 1,25 - vonkajší závit
QBF 40/150	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	150 mm	M10 x 1,25 - vonkajší závit
QBF 50/5	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	5 mm	M12 x 1,25 - vonkajší závit
QBF 50/10	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	10 mm	M12 x 1,25 - vonkajší závit
QBF 50/15	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	15 mm	M12 x 1,25 - vonkajší závit
QBF 50/20	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	20 mm	M12 x 1,25 - vonkajší závit
QBF 50/25	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	25 mm	M12 x 1,25 - vonkajší závit
QBF 50/30	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	30 mm	M12 x 1,25 - vonkajší závit
QBF 50/40	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	40 mm	M12 x 1,25 - vonkajší závit
QBF 50/50	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	50 mm	M12 x 1,25 - vonkajší závit
QBF 50/60	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	60 mm	M12 x 1,25 - vonkajší závit
QBF 50/80	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	80 mm	M12 x 1,25 - vonkajší závit
QBF 50/100	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	100 mm	M12 x 1,25 - vonkajší závit
QBF 50/125	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	125 mm	M12 x 1,25 - vonkajší závit
QBF 50/150	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	150 mm	M12 x 1,25 - vonkajší závit
QBF 50/200	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	200 mm	M12 x 1,25 - vonkajší závit
QBF 63/5	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	5 mm	M12 x 1,5 - vonkajší závit
QBF 63/10	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	10 mm	M12 x 1,5 - vonkajší závit
QBF 63/15	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	15 mm	M12 x 1,5 - vonkajší závit
QBF 63/20	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	20 mm	M12 x 1,5 - vonkajší závit
QBF 63/25	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	25 mm	M12 x 1,5 - vonkajší závit
QBF 63/30	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	30 mm	M12 x 1,5 - vonkajší závit
QBF 63/40	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	40 mm	M12 x 1,5 - vonkajší závit
QBF 63/50	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	50 mm	M12 x 1,5 - vonkajší závit
QBF 63/60	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	60 mm	M12 x 1,5 - vonkajší závit
QBF 63/80	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	80 mm	M12 x 1,5 - vonkajší závit
QBF 63/100	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	100 mm	M12 x 1,5 - vonkajší závit
QBF 63/125	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	125 mm	M12 x 1,5 - vonkajší závit
QBF 63/150	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	150 mm	M12 x 1,5 - vonkajší závit
QBF 63/200	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	200 mm	M12 x 1,5 - vonkajší závit
QBF 80/5	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	5 mm	M16 x 1,5 - vonkajší závit
QBF 80/10	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	10 mm	M16 x 1,5 - vonkajší závit
QBF 80/15	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	15 mm	M16 x 1,5 - vonkajší závit
QBF 80/20	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	20 mm	M16 x 1,5 - vonkajší závit
QBF 80/25	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	25 mm	M16 x 1,5 - vonkajší závit
QBF 80/30	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	30 mm	M16 x 1,5 - vonkajší závit
QBF 80/40	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	40 mm	M16 x 1,5 - vonkajší závit
QBF 80/50	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	50 mm	M16 x 1,5 - vonkajší závit
QBF 80/60	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	60 mm	M16 x 1,5 - vonkajší závit
QBF 80/80	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	80 mm	M16 x 1,5 - vonkajší závit
QBF 80/100	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	100 mm	M16 x 1,5 - vonkajší závit
QBF 80/125	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	125 mm	M16 x 1,5 - vonkajší závit
QBF 80/150	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	150 mm	M16 x 1,5 - vonkajší závit
QBF 80/200	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	200 mm	M16 x 1,5 - vonkajší závit
QBF 100/5	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	5 mm	M16 x 1,5 - vonkajší závit
QBF 100/10	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	10 mm	M16 x 1,5 - vonkajší závit
QBF 100/15	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	15 mm	M16 x 1,5 - vonkajší závit
QBF 100/20	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	20 mm	M16 x 1,5 - vonkajší závit
QBF 100/25	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	25 mm	M16 x 1,5 - vonkajší závit
QBF 100/30	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	30 mm	M16 x 1,5 - vonkajší závit
QBF 100/40	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	40 mm	M16 x 1,5 - vonkajší závit
QBF 100/50	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	50 mm	M16 x 1,5 - vonkajší závit
QBF 100/60	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	60 mm	M16 x 1,5 - vonkajší závit
QBF 100/80	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	80 mm	M16 x 1,5 - vonkajší závit
QBF 100/100	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	100 mm	M16 x 1,5 - vonkajší závit
QBF 100/125	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	125 mm	M16 x 1,5 - vonkajší závit
QBF 100/150	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	150 mm	M16 x 1,5 - vonkajší závit
QBF 100/200	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	200 mm	M16 x 1,5 - vonkajší závit

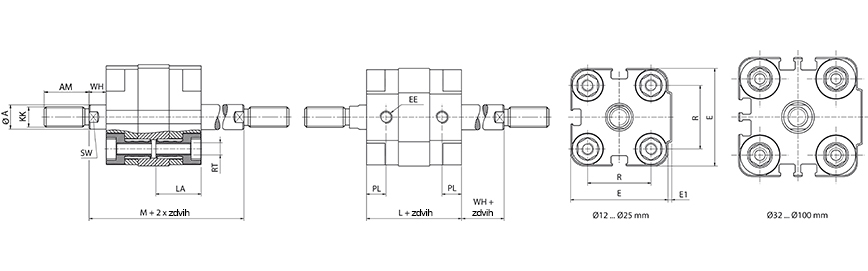

Typ	Ø [mm]	A	E	E1	L	M	R	T	AM	EE	KK	LA	PL	RT	SW	WH
QBF 12/...	Ø 12	6	29	1	35	50	18	1,5	16	M 5	M 6	16	6,5	M 4	5	7,5
QBF 16/...	Ø 16	8	29	1	35	52	18	2	20	M 5	M 8	16	6,5	M 4	7	8,5
QBF 20/...	Ø 20	10	36	1,5	39	53	22	2	22	M 5	M 10 x 1,25	18,5	8	M 5	9	7
QBF 25/...	Ø 25	10	40	1,5	39	53	26	2	22	M 5	M 10 x 1,25	18,5	8	M 5	9	7
QBF 32/...	Ø 32	12	50	2	42	56	32	2,8	22	G 1/8"	M 10 x 1,25	21,5	6,5	M 6	10	7
QBF 40/...	Ø 40	12	60	2,5	45,5	62,5	42	2,8	22	G 1/8"	M 10 x 1,25	21,5	7,5	M 6	10	8,5
QBF 50/...	Ø 50	16	68	3	45,5	65,5	50	3,5	24	G 1/8"	M 12 x 1,25	23,5	7,5	M 8	13	10
QBF 63/...	Ø 63	16	87	4	51	72	62	3,5	24	G 1/8"	M 12 x 1,25	28,5	7,5	M 10	13	10,5
QBF 80/...	Ø 80	20	107	4	62	88	82	4,5	32	G 1/8"	M 16 x 1,5	28,5	9,5	M 10	17	13
QBF 100/...	Ø 100	25	128	5	68	99	103	6	40	G 1/4"	M 20 x 1,5	28,5	10,5	M 10	22	15,5

Funkcia:	Dvojčinný
Materiál krytu:	Eloxovaný hliník
Materiál piestnice:	Nehrdzavejúca oceľ (AISI 304)
Materiál piestu:	Hliník
Materiál telesa valca:	Eloxovaný hliník
Materiál tesnenia:	Polyuretán, NBR
Materiál vodiaceho puzdra:	Sintrovaný bronz
Piest:	Magnetický
Pracovné médium:	Stlačený vzduch
Pracovný tlak:	1…10 bar
Priemer:	Ø12
Priemer piestnice:	Ø6 mm
Prípoj:	M5
Prítlačná sila:	51 N
Teplotný rozsah:	-20°C…+80°C
Tlmenie:	Flexibilné
Zdvih:	20 mm
Závit piestnice:	M6 - vonkajší závit
Ťažná sila:	51 N
