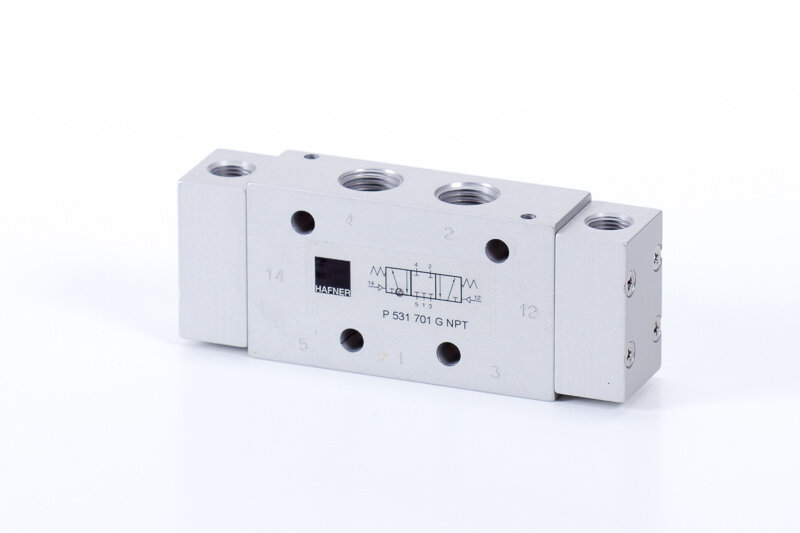

P 531 701 G NPT

5/3-cestný pneumaticky riadený ventil | séria G | stredová poloha zatvorená | NPT1/4"

Prihlásiť sa pre zobrazenie cien

There is an option to record special requests on the order summary page

P 531 701 G NPT

5/3-cestný pneumaticky riadený ventil | séria G | stredová poloha zatvorená | NPT1/4"

Produktové údaje PDF

Download

3D model

Download

Product number	Funkcia	Pracovný tlak	Prietok (P1=6 bar, ΔP=1 bar)	Prípoj
BP 5 703				Na základovej doske
MH 310 701 G TT	Monostabilný	2…10 bar	1250 l/min	G 1/4"
MH 510 701 G EX M	Monostabilný	2…10 bar	1250 l/min	G 1/4"
MH 510 701 G TT	Monostabilný	2…10 bar	1250 l/min	G 1/4"
MH 510 701 G TT EX IA	Monostabilný	2…8 bar	1250 l/min	G 1/4"
MH 520 701 G EX M	Bistabilný	2…10 bar	1250 l/min	G 1/4"
MH 520 701 G TT	Bistabilný	2…10 bar	1250 l/min	G 1/4"
MH 520 701 G TT EX IA	Bistabilný	1…8 bar	1250 l/min	G 1/4"
MH 531 701 G EX M	V stredovej polohe zatvorený	3…10 bar	1250 l/min	G 1/4"
MH 531 701 G TT	V stredovej polohe zatvorený	3…10 bar	1250 l/min	G 1/4"
MH 531 701 G TT EX IA	V stredovej polohe zatvorený	3…8 bar	1250 l/min	G 1/4"
MH 532 701 G EX M	V stredovej polohe odvetraný	3…10 bar	1250 l/min	G 1/4"
MH 532 701 G TT	V stredovej polohe odvetraný	3…10 bar	1250 l/min	G 1/4"
MH 532 701 G TT EX IA	V stredovej polohe odvetraný	3…8 bar	1250 l/min	G 1/4"
MH 533 701 G EX M	Stredová poloha pod tlakom	3…10 bar	1250 l/min	G 1/4"
MH 533 701 G TT	Stredová poloha pod tlakom	3…10 bar	1250 l/min	G 1/4"
MH 533 701 G TT EX IA	Stredová poloha pod tlakom	3…8 bar	1250 l/min	G 1/4"
MOH 310 701 G TT	Monostabilný	2…10 bar	1250 l/min	G 1/4"
P 510 701 G	Monostabilný	2…10 bar	1250 l/min	G 1/4"
P 510 701 G NPT	Monostabilný	2…10 bar	1250 l/min	NPT 1/4"
P 510 701 G TT	Monostabilný	2…10 bar	1250 l/min	G 1/4"
P 511 701 G	Monostabilný	1…10 bar	1250 l/min	G 1/4"
P 511 701 G NPT	Monostabilný	1…10 bar	1250 l/min	NPT 1/4"
P 511 701 G TT	Monostabilný	2…10 bar	1250 l/min	G 1/4"
P 520 701 G	Bistabilný	1…10 bar	1250 l/min	G 1/4"
P 520 701 G NPT	Bistabilný	1…10 bar	1250 l/min	NPT 1/4"
P 520 701 G TT	Bistabilný	2…10 bar	1250 l/min	G 1/4"
P 522 701 G	Bistabilný	1…10 bar	1250 l/min	G 1/4"
P 531 701 G	V stredovej polohe zatvorený	1…10 bar	1250 l/min	G 1/4"
P 531 701 G TT	V stredovej polohe zatvorený	2…10 bar	1250 l/min	G 1/4"
P 532 701 G	V stredovej polohe odvetraný	1…10 bar	1250 l/min	G 1/4"
P 532 701 G NPT	V stredovej polohe odvetraný	1…10 bar	1250 l/min	NPT 1/4"
P 532 701 G TT	V stredovej polohe odvetraný	2…10 bar	1250 l/min	G 1/4"
P 533 701 G	Stredová poloha pod tlakom	1…10 bar	1250 l/min	G 1/4"
P 533 701 G NPT	Stredová poloha pod tlakom	1…10 bar	1250 l/min	NPT 1/4"
P 533 701 G TT	Stredová poloha pod tlakom	2…10 bar	1250 l/min	G 1/4"
R 5 703 G				G 3/8"
R 5 703 GL				G 3/8"
R 5 703 GR				G 3/8"
R 53 703 G				G 3/8"

Funkcia:	V stredovej polohe zatvorený
Funkcia:	5/3-cestný
Materiál tela ventilu:	Hliník
Pracovné médium:	Stlačený vzduch
Pracovný tlak:	1…10 bar
Prietok (P1=6 bar, ΔP=1 bar):	1250 l/min
Prípoj:	NPT 1/4"
Riadenie/ovládanie:	Pneumaticky riadené
Riadiaci prípoj:	NPT G 1/8"
Riadiaci tlak:	3…10 bar
Spôsob montáže ventilu:	Samostatný a montovateľný ventil na základovú dosku /G-séria
Teplotný rozsah:	-10°C…+50°C
Umiestnenie prípojov:	Na oboch stranách ventilu/oproti sebe
