BFA 100/75

Name: BFA 100/75
Brand: HAFNER Pneumatika

Krátkozdvihový kompaktný valec

Prihlásiť sa pre zobrazenie cien

There is an option to record special requests on the order summary page

BFA 100/75

Krátkozdvihový kompaktný valec

Produktové údaje PDF

Download

3D model

Download

Product number	Materiál tesnenia	Priemer	Priemer piestnice	Prípoj	Zdvih	Závit piestnice
BFA 12/5	Polyuretán, NBR	Ø12	Ø6 mm	M5	5 mm	Zaistené proti pootočeniu
BFA 12/10	Polyuretán, NBR	Ø12	Ø6 mm	M5	10 mm	Zaistené proti pootočeniu
BFA 12/15	Polyuretán, NBR	Ø12	Ø6 mm	M5	15 mm	Zaistené proti pootočeniu
BFA 12/20	Polyuretán, NBR	Ø12	Ø6 mm	M5	20 mm	Zaistené proti pootočeniu
BFA 12/25	Polyuretán, NBR	Ø12	Ø6 mm	M5	25 mm	Zaistené proti pootočeniu
BFA 12/30	Polyuretán, NBR	Ø12	Ø6 mm	M5	30 mm	Zaistené proti pootočeniu
BFA 12/40	Polyuretán, NBR	Ø12	Ø6 mm	M5	40 mm	Zaistené proti pootočeniu
BFA 16/5	Polyuretán, NBR	Ø16	Ø8 mm	M5	5 mm	Zaistené proti pootočeniu
BFA 16/10	Polyuretán, NBR	Ø16	Ø8 mm	M5	10 mm	Zaistené proti pootočeniu
BFA 16/15	Polyuretán, NBR	Ø16	Ø8 mm	M5	15 mm	Zaistené proti pootočeniu
BFA 16/20	Polyuretán, NBR	Ø16	Ø8 mm	M5	20 mm	Zaistené proti pootočeniu
BFA 16/25	Polyuretán, NBR	Ø16	Ø8 mm	M5	25 mm	Zaistené proti pootočeniu
BFA 16/30	Polyuretán, NBR	Ø16	Ø8 mm	M5	30 mm	Zaistené proti pootočeniu
BFA 16/40	Polyuretán, NBR	Ø16	Ø8 mm	M5	40 mm	Zaistené proti pootočeniu
BFA 20/5	Polyuretán, NBR	Ø20	Ø10 mm	M5	5 mm	Zaistené proti pootočeniu
BFA 20/10	Polyuretán, NBR	Ø20	Ø10 mm	M5	10 mm	Zaistené proti pootočeniu
BFA 20/15	Polyuretán, NBR	Ø20	Ø10 mm	M5	15 mm	Zaistené proti pootočeniu
BFA 20/20	Polyuretán, NBR	Ø20	Ø10 mm	M5	20 mm	Zaistené proti pootočeniu
BFA 20/25	Polyuretán, NBR	Ø20	Ø10 mm	M5	25 mm	Zaistené proti pootočeniu
BFA 20/30	Polyuretán, NBR	Ø20	Ø10 mm	M5	30 mm	Zaistené proti pootočeniu
BFA 20/40	Polyuretán, NBR	Ø20	Ø10 mm	M5	40 mm	Zaistené proti pootočeniu
BFA 20/50	Polyuretán, NBR	Ø20	Ø10 mm	M5	50 mm	Zaistené proti pootočeniu
BFA 25/5	Polyuretán, NBR	Ø25	Ø10 mm	M5	5 mm	Zaistené proti pootočeniu
BFA 25/10	Polyuretán, NBR	Ø25	Ø10 mm	M5	10 mm	Zaistené proti pootočeniu
BFA 25/15	Polyuretán, NBR	Ø25	Ø10 mm	M5	15 mm	Zaistené proti pootočeniu
BFA 25/20	Polyuretán, NBR	Ø25	Ø10 mm	M5	20 mm	Zaistené proti pootočeniu
BFA 25/25	Polyuretán, NBR	Ø25	Ø10 mm	M5	25 mm	Zaistené proti pootočeniu
BFA 25/30	Polyuretán, NBR	Ø25	Ø10 mm	M5	30 mm	Zaistené proti pootočeniu
BFA 25/40	Polyuretán, NBR	Ø25	Ø10 mm	M5	40 mm	Zaistené proti pootočeniu
BFA 25/50	Polyuretán, NBR	Ø25	Ø10 mm	M5	50 mm	Zaistené proti pootočeniu
BFA 32/5	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	5 mm	Zaistené proti pootočeniu
BFA 32/10	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	10 mm	Zaistené proti pootočeniu
BFA 32/15	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	15 mm	Zaistené proti pootočeniu
BFA 32/20	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	20 mm	Zaistené proti pootočeniu
BFA 32/25	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	25 mm	Zaistené proti pootočeniu
BFA 32/30	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	30 mm	Zaistené proti pootočeniu
BFA 32/40	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	40 mm	Zaistené proti pootočeniu
BFA 32/50	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	50 mm	Zaistené proti pootočeniu
BFA 32/75	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	75 mm	Zaistené proti pootočeniu
BFA 32/100	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	100 mm	Zaistené proti pootočeniu
BFA 40/5	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	5 mm	Zaistené proti pootočeniu
BFA 40/10	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	10 mm	Zaistené proti pootočeniu
BFA 40/15	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	15 mm	Zaistené proti pootočeniu
BFA 40/20	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	20 mm	Zaistené proti pootočeniu
BFA 40/25	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	25 mm	Zaistené proti pootočeniu
BFA 40/30	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	30 mm	Zaistené proti pootočeniu
BFA 40/40	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	40 mm	Zaistené proti pootočeniu
BFA 40/50	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	50 mm	Zaistené proti pootočeniu
BFA 40/75	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	75 mm	Zaistené proti pootočeniu
BFA 40/100	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	100 mm	Zaistené proti pootočeniu
BFA 50/5	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	5 mm	Zaistené proti pootočeniu
BFA 50/10	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	10 mm	Zaistené proti pootočeniu
BFA 50/15	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	15 mm	Zaistené proti pootočeniu
BFA 50/20	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	20 mm	Zaistené proti pootočeniu
BFA 50/25	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	25 mm	Zaistené proti pootočeniu
BFA 50/30	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	30 mm	Zaistené proti pootočeniu
BFA 50/40	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	40 mm	Zaistené proti pootočeniu
BFA 50/50	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	50 mm	Zaistené proti pootočeniu
BFA 50/75	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	75 mm	Zaistené proti pootočeniu
BFA 50/100	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	100 mm	Zaistené proti pootočeniu
BFA 63/5	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	5 mm	Zaistené proti pootočeniu
BFA 63/10	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	10 mm	Zaistené proti pootočeniu
BFA 63/15	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	15 mm	Zaistené proti pootočeniu
BFA 63/20	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	20 mm	Zaistené proti pootočeniu
BFA 63/25	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	25 mm	Zaistené proti pootočeniu
BFA 63/30	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	30 mm	Zaistené proti pootočeniu
BFA 63/40	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	40 mm	Zaistené proti pootočeniu
BFA 63/50	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	50 mm	Zaistené proti pootočeniu
BFA 63/75	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	75 mm	Zaistené proti pootočeniu
BFA 63/100	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	100 mm	Zaistené proti pootočeniu
BFA 80/5	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	5 mm	Zaistené proti pootočeniu
BFA 80/10	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	10 mm	Zaistené proti pootočeniu
BFA 80/15	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	15 mm	Zaistené proti pootočeniu
BFA 80/20	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	20 mm	Zaistené proti pootočeniu
BFA 80/25	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	25 mm	Zaistené proti pootočeniu
BFA 80/30	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	30 mm	Zaistené proti pootočeniu
BFA 80/40	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	40 mm	Zaistené proti pootočeniu
BFA 80/50	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	50 mm	Zaistené proti pootočeniu
BFA 80/75	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	75 mm	Zaistené proti pootočeniu
BFA 80/100	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	100 mm	Zaistené proti pootočeniu
BFA 100/5	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	5 mm	Zaistené proti pootočeniu
BFA 100/10	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	10 mm	Zaistené proti pootočeniu
BFA 100/15	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	15 mm	Zaistené proti pootočeniu
BFA 100/20	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	20 mm	Zaistené proti pootočeniu
BFA 100/25	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	25 mm	Zaistené proti pootočeniu
BFA 100/30	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	30 mm	Zaistené proti pootočeniu
BFA 100/40	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	40 mm	Zaistené proti pootočeniu
BFA 100/50	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	50 mm	Zaistené proti pootočeniu
BFA 100/100	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	100 mm	Zaistené proti pootočeniu

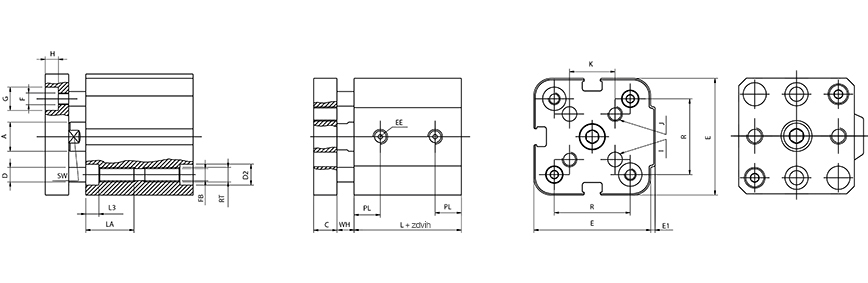

Typ	Ø [mm]	A	C	D	D2	E	E1	F	FB	G	H	I	J	K	L	L3	R	EE	LA	PL	RT	SW	WH
BFA 12/...	Ø 12	6	5	4	5,5	29	1	M 3	3,5	6	3,5	3	M 3	9,9	28	3,5	18	M 5	12,5	7,5	M 4	5	6
BFA 16/...	Ø 16	8	5	4	5,5	29	1	M 3	3,5	6	3,5	3	M 3	9,9	30,5	3,5	18	M 5	14,5	8,5	M 4	7	6
BFA 20/...	Ø 20	10	8	6	7	36	1,5	M 3	4,2	6	3,5	4	M 4	12	31,5	4,5	22	M 5	16,5	9	M 5	9	6
BFA 25/...	Ø 25	10	8	6	7	40	1,5	M 4	4,2	8	4,5	5	M 5	15,6	31,5	4,5	26	M 5	16,5	9	M 5	9	6
BFA 32/...	Ø 32	12	10	6	8,5	45	3,5	4,5	5	8	4,5	9	M 5	-	32	5,7	32,5	G 1/8"	21,7	10	M 6	10	7
BFA 40/...	Ø 40	12	10	6	8,5	52	5	4,5	5	8	4,5	9	M 5	-	38,5	5,7	38	G 1/8"	21,7	11	M 6	10	7,2
BFA 50/...	Ø 50	16	12	8	10	63,5	7	5,5	6,8	9	5,5	10	M 6	-	39	6,8	46,5	G 1/8"	22,8	11	M 8	13	8,5
BFA 63/...	Ø 63	16	12	8	10	77	7	5,5	6,8	9	5,5	14	M 6	-	46	6,8	56,5	G 1/8"	22,8	11,5	M 8	13	8
BFA 80/...	Ø 80	20	14	12	13	92	10	8,5	8,5	14	9	14	M 8	-	54	9	72	G 1/8"	25	14	M 10	17	11
BFA 100/...	Ø 100	25	14	12	13	113	13	8,5	8,5	14	9	17	M 8	-	65	9	89	G 1/4"	25	17,5	M 10	22	12

Funkcia:	Dvojčinný
Materiál krytu:	Eloxovaný hliník
Materiál piestnice:	Tvrdo chrómovaná oceľ (CK45)
Materiál piestu:	Hliník
Materiál telesa valca:	Eloxovaný hliník
Materiál tesnenia:	Polyuretán, NBR
Materiál vodiaceho puzdra:	Sintrovaný bronz
Piest:	Magnetický
Pracovné médium:	Stlačený vzduch
Pracovný tlak:	1…10 bar
Priemer:	Ø100
Priemer piestnice:	Ø25 mm
Prípoj:	G 1/4"
Prítlačná sila:	4475 N
Teplotný rozsah:	-20°C…+80°C
Tlmenie:	Flexibilné
Zdvih:	75 mm
Závit piestnice:	Zaistené proti pootočeniu
Ťažná sila:	4195 N
