BF 100/5

Name: BF 100/5
Brand: HAFNER Pneumatika

Krátkozdvihový kompaktný valec

Prihlásiť sa pre zobrazenie cien

There is an option to record special requests on the order summary page

BF 100/5

Krátkozdvihový kompaktný valec

Produktové údaje PDF

Download

3D model

Download

Product number	Materiál tesnenia	Priemer	Priemer piestnice	Prípoj	Zdvih	Závit piestnice
BF 12/5	Polyuretán, NBR	Ø12	Ø6 mm	M5	5 mm	M3 - vnútorný závit
BF 12/10	Polyuretán, NBR	Ø12	Ø6 mm	M5	10 mm	M3 - vnútorný závit
BF 12/15	Polyuretán, NBR	Ø12	Ø6 mm	M5	15 mm	M3 - vnútorný závit
BF 12/20	Polyuretán, NBR	Ø12	Ø6 mm	M5	20 mm	M3 - vnútorný závit
BF 12/25	Polyuretán, NBR	Ø12	Ø6 mm	M5	25 mm	M3 - vnútorný závit
BF 12/30	Polyuretán, NBR	Ø12	Ø6 mm	M5	30 mm	M3 - vnútorný závit
BF 12/40	Polyuretán, NBR	Ø12	Ø6 mm	M5	40 mm	M3 - vnútorný závit
BF 16/5	Polyuretán, NBR	Ø16	Ø8 mm	M5	5 mm	M4 - vnútorný závit
BF 16/10	Polyuretán, NBR	Ø16	Ø8 mm	M5	10 mm	M4 - vnútorný závit
BF 16/15	Polyuretán, NBR	Ø16	Ø8 mm	M5	15 mm	M4 - vnútorný závit
BF 16/20	Polyuretán, NBR	Ø16	Ø8 mm	M5	20 mm	M4 - vnútorný závit
BF 16/25	Polyuretán, NBR	Ø16	Ø8 mm	M5	25 mm	M4 - vnútorný závit
BF 16/30	Polyuretán, NBR	Ø16	Ø8 mm	M5	30 mm	M4 - vnútorný závit
BF 16/40	Polyuretán, NBR	Ø16	Ø8 mm	M5	40 mm	M4 - vnútorný závit
BF 20/5	Polyuretán, NBR	Ø20	Ø10 mm	M5	5 mm	M5 - vnútorný závit
BF 20/10	Polyuretán, NBR	Ø20	Ø10 mm	M5	10 mm	M5 - vnútorný závit
BF 20/15	Polyuretán, NBR	Ø20	Ø10 mm	M5	15 mm	M5 - vnútorný závit
BF 20/20	Polyuretán, NBR	Ø20	Ø10 mm	M5	20 mm	M5 - vnútorný závit
BF 20/25	Polyuretán, NBR	Ø20	Ø10 mm	M5	25 mm	M5 - vnútorný závit
BF 20/30	Polyuretán, NBR	Ø20	Ø10 mm	M5	30 mm	M5 - vnútorný závit
BF 20/40	Polyuretán, NBR	Ø20	Ø10 mm	M5	40 mm	M5 - vnútorný závit
BF 20/50	Polyuretán, NBR	Ø20	Ø10 mm	M5	50 mm	M5 - vnútorný závit
BF 25/5	Polyuretán, NBR	Ø25	Ø10 mm	M5	5 mm	M5 - vnútorný závit
BF 25/10	Polyuretán, NBR	Ø25	Ø10 mm	M5	10 mm	M5 - vnútorný závit
BF 25/15	Polyuretán, NBR	Ø25	Ø10 mm	M5	15 mm	M5 - vnútorný závit
BF 25/20	Polyuretán, NBR	Ø25	Ø10 mm	M5	20 mm	M5 - vnútorný závit
BF 25/25	Polyuretán, NBR	Ø25	Ø10 mm	M5	25 mm	M5 - vnútorný závit
BF 25/30	Polyuretán, NBR	Ø25	Ø10 mm	M5	30 mm	M5 - vnútorný závit
BF 25/40	Polyuretán, NBR	Ø25	Ø10 mm	M5	40 mm	M5 - vnútorný závit
BF 25/50	Polyuretán, NBR	Ø25	Ø10 mm	M5	50 mm	M5 - vnútorný závit
BF 32/5	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	5 mm	M6 - vnútorný závit
BF 32/10	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	10 mm	M6 - vnútorný závit
BF 32/15	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	15 mm	M6 - vnútorný závit
BF 32/20	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	20 mm	M6 - vnútorný závit
BF 32/25	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	25 mm	M6 - vnútorný závit
BF 32/30	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	30 mm	M6 - vnútorný závit
BF 32/40	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	40 mm	M6 - vnútorný závit
BF 32/50	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	50 mm	M6 - vnútorný závit
BF 32/75	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	75 mm	M6 - vnútorný závit
BF 32/100	Polyuretán, NBR	Ø32	Ø12 mm	G 1/8"	100 mm	M6 - vnútorný závit
BF 40/5	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	5 mm	M6 - vnútorný závit
BF 40/10	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	10 mm	M6 - vnútorný závit
BF 40/15	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	15 mm	M6 - vnútorný závit
BF 40/20	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	20 mm	M6 - vnútorný závit
BF 40/25	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	25 mm	M6 - vnútorný závit
BF 40/30	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	30 mm	M6 - vnútorný závit
BF 40/40	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	40 mm	M6 - vnútorný závit
BF 40/50	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	50 mm	M6 - vnútorný závit
BF 40/75	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	75 mm	M6 - vnútorný závit
BF 40/100	Polyuretán, NBR	Ø40	Ø12 mm	G 1/8"	100 mm	M6 - vnútorný závit
BF 50/5	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	5 mm	M8 - vnútorný závit
BF 50/10	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	10 mm	M8 - vnútorný závit
BF 50/15	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	15 mm	M8 - vnútorný závit
BF 50/20	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	20 mm	M8 - vnútorný závit
BF 50/25	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	25 mm	M8 - vnútorný závit
BF 50/30	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	30 mm	M8 - vnútorný závit
BF 50/40	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	40 mm	M8 - vnútorný závit
BF 50/50	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	50 mm	M8 - vnútorný závit
BF 50/75	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	75 mm	M8 - vnútorný závit
BF 50/100	Polyuretán, NBR	Ø50	Ø16 mm	G 1/8"	100 mm	M8 - vnútorný závit
BF 63/5	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	5 mm	M8 - vnútorný závit
BF 63/10	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	10 mm	M8 - vnútorný závit
BF 63/15	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	15 mm	M8 - vnútorný závit
BF 63/20	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	20 mm	M8 - vnútorný závit
BF 63/25	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	25 mm	M8 - vnútorný závit
BF 63/30	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	30 mm	M8 - vnútorný závit
BF 63/40	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	40 mm	M8 - vnútorný závit
BF 63/50	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	50 mm	M8 - vnútorný závit
BF 63/75	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	75 mm	M8 - vnútorný závit
BF 63/100	Polyuretán, NBR	Ø63	Ø16 mm	G 1/8"	100 mm	M8 - vnútorný závit
BF 80/5	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	5 mm	M10 - vnútorný závit
BF 80/10	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	10 mm	M10 - vnútorný závit
BF 80/15	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	15 mm	M10 - vnútorný závit
BF 80/20	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	20 mm	M10 - vnútorný závit
BF 80/25	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	25 mm	M10 - vnútorný závit
BF 80/30	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	30 mm	M10 - vnútorný závit
BF 80/40	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	40 mm	M10 - vnútorný závit
BF 80/50	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	50 mm	M10 - vnútorný závit
BF 80/75	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	75 mm	M10 - vnútorný závit
BF 80/100	Polyuretán, NBR	Ø80	Ø20 mm	G 1/8"	100 mm	M10 - vnútorný závit
BF 100/10	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	10 mm	M12 - vnútorný závit
BF 100/15	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	15 mm	M12 - vnútorný závit
BF 100/20	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	20 mm	M12 - vnútorný závit
BF 100/25	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	25 mm	M12 - vnútorný závit
BF 100/30	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	30 mm	M12 - vnútorný závit
BF 100/40	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	40 mm	M12 - vnútorný závit
BF 100/50	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	50 mm	M12 - vnútorný závit
BF 100/75	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	75 mm	M12 - vnútorný závit
BF 100/100	Polyuretán, NBR	Ø100	Ø25 mm	G 1/4"	100 mm	M12 - vnútorný závit

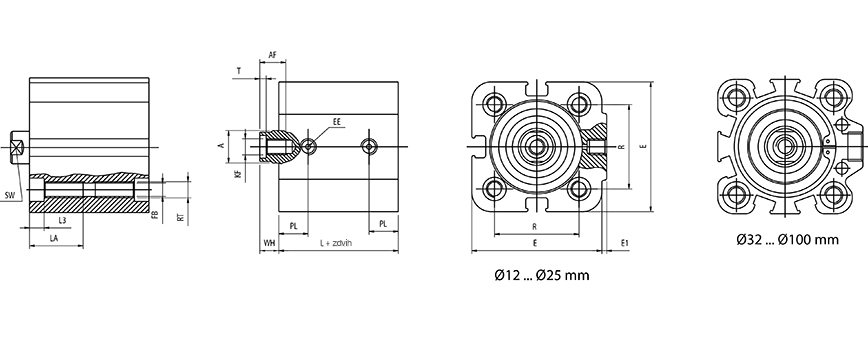

Typ	Ø [mm]	A	E	E1	FB	L	L3	R	T	AF	EE	KF	LA	PL	RT	SW	WH
BF 12/...	Ø 12	6	29	1	3,3	28	3,5	18	1,5	6	M 5	M 3	12,5	7,5	M 4	5	6
BF 16/...	Ø 16	8	29	1	3,3	30,5	3,5	18	2	8	M 5	M 4	14,5	8,5	M 4	7	6
BF 20/...	Ø 20	10	36	1,5	4,2	31,5	4,5	22	2	8	M 5	M 5	16,5	9	M 5	9	6
BF 25/...	Ø 25	10	40	1,5	4,2	31,5	4,5	26	2	8	M 5	M 5	16,5	9	M 5	9	6
BF 32/...	Ø 32	12	45	3,5	5	32	5,7	32,5	2,8	10	G 1/8"	M 6	21,7	10	M 6	10	7
BF 40/...	Ø 40	12	52	5	5	38,5	5,7	38	2,8	10	G 1/8"	M 6	21,7	11	M 6	10	7,2
BF 50/...	Ø 50	16	63,5	7	6,8	39	6,8	46,5	3,5	12	G 1/8"	M 8	22,8	11	M 8	13	8,5
BF 63/...	Ø 63	16	77	7	6,8	46	6,8	56,5	3,5	12	G 1/8"	M 8	22,8	11,5	M 8	13	8
BF 80/...	Ø 80	20	92	10	8,5	54	9	72	4,5	16	G 1/8"	M 10	25	14	M 10	17	11
BF 100/...	Ø 100	25	113	13	8,5	65	9	89	6	20	G 1/4"	M 12	25	17,5	M 10	22	12

Funkcia:	Dvojčinný
Materiál krytu:	Eloxovaný hliník
Materiál piestnice:	Tvrdo chrómovaná oceľ (CK45)
Materiál piestu:	Hliník
Materiál telesa valca:	Eloxovaný hliník
Materiál tesnenia:	Polyuretán, NBR
Materiál vodiaceho puzdra:	Sintrovaný bronz
Piest:	Magnetický
Pracovné médium:	Stlačený vzduch
Pracovný tlak:	1…10 bar
Priemer:	Ø100
Priemer piestnice:	Ø25 mm
Prípoj:	G 1/4"
Prítlačná sila:	4475 N
Teplotný rozsah:	-20°C…+80°C
Tlmenie:	Flexibilné
Zdvih:	5 mm
Závit piestnice:	M12 - vnútorný závit
Ťažná sila:	4195 N
